电机厂最常见的返修原因之一，是把三种绝缘漆当成一种用。主绝缘浸渍漆、匝间粘合浸渍漆、玻璃丝包线绝缘涂料，在仓库里可能都是淡黄色透明液体、粘度都在几十秒，看上去几乎一样，但分工完全不同：整体填充、渗进绕组间隙的用主绝缘浸渍漆；解决线与线之间粘连的用匝间粘合浸渍漆；涂在丝包线表面承受刮擦的用包线涂料。拿主绝缘漆去涂包线会发脆，拿包线涂料去浸绕组则渗不进去。

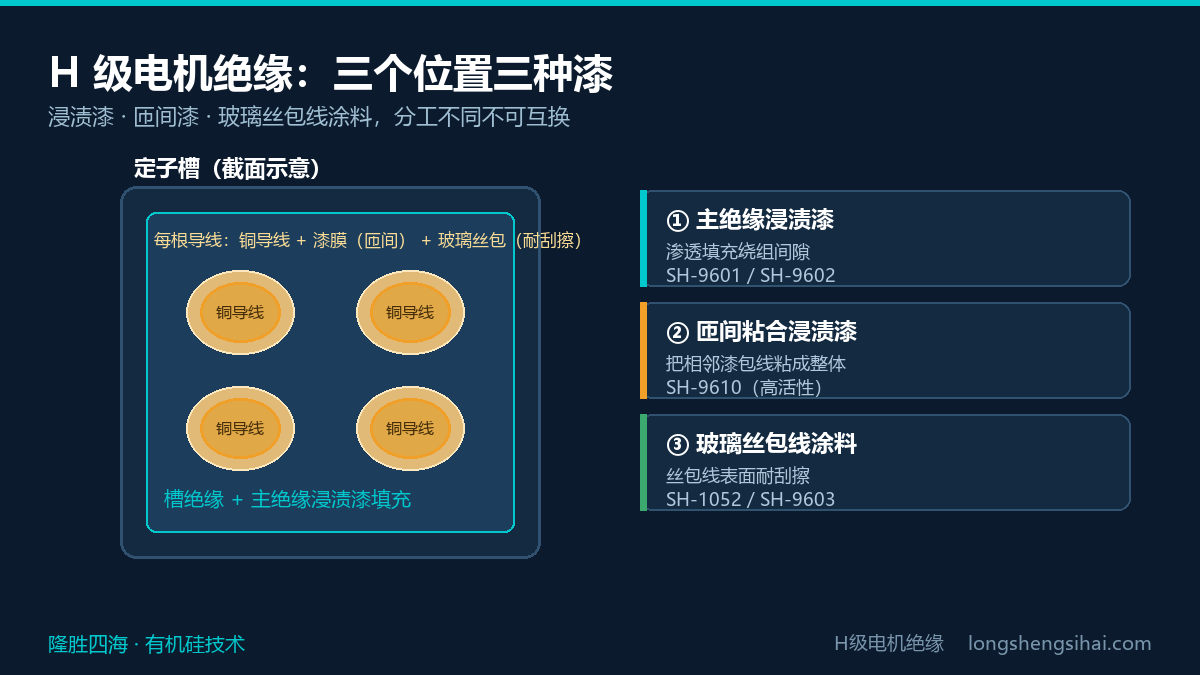

一、先分清楚三个位置各要什么性能
主绝缘（绕组整体浸渍）：要求漆液渗透性好、能填充绕组间隙、固化后整体性与介电性能好。代表用途是电机线圈整体浸渍，对应 SH-9601、SH-9602 一类，粘度（涂-4 杯，25℃）20~50 S、固含 50±1%，其中 SH-9601 相对 SH-9602 耐温性更好。
匝间绝缘（线与线之间粘合）：除了绝缘，还要把相邻漆包线粘成一个整体，抗启动时匝间的机械应力。这一层对”活性”要求高，SH-9610 属于高活性类型，粘度 15~35 S，用途明确写明包括 H 级电机绕组浸渍漆与匝间粘合浸渍漆——同一支牌号覆盖两个位置，是因为它兼顾了渗透与粘接。
玻璃丝包线绝缘涂料：负责在丝包线表面形成绝缘层并耐刮擦，SH-1052（粘度 20~50 S）、SH-9603（粘度 15~50 S）都列在 H 级玻璃丝包线与晶体管保护层的用途里。

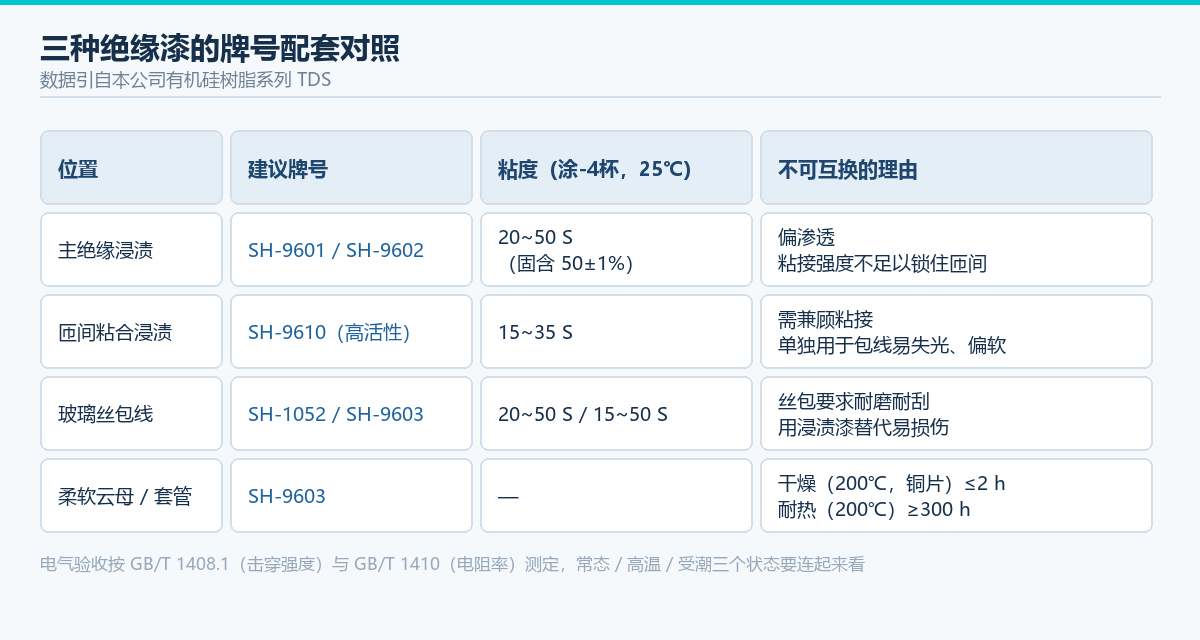

二、三种漆的对照与替代风险
| 位置 | 建议牌号 | 关键指标 / 用途信息 | 不可互换的理由 |
|---|---|---|---|
| 主绝缘浸渍 | SH-9601、SH-9602 | 粘度 20~50 S，固含 50±1%；H 级电机、变压器线圈 | 偏渗透，粘接强度不足以锁住匝间 |
| 匝间粘合浸渍 | SH-9610 | 粘度 15~35 S，高活性；表干 2 h、实干 24 h、180℃ 1 h | 需兼顾粘接，单独用于包线易失光、偏软 |
| 玻璃丝包线 | SH-1052、SH-9603 | 粘度分别 20~50 S、15~50 S | 丝包要求耐磨、耐刮擦，用浸渍漆替代易损伤 |
| 柔软云母 / 套管 | SH-9603 | 干燥（200℃，铜片）≤2 h，耐热（200℃）≥300 h | — |
这种分工不是”越贵越好”。客户常纠结该不该用 SH-9610 做整体浸渍，毕竟成本高出一截。真正的判断依据是绕组结构——线径细、匝数密、启动频繁的电机，匝间粘合的钱不该省；线径大、浸渍后不需承受反复热冲击的结构，主绝缘漆足够。
排产节拍也常被忽略：SH-9603 的干燥时间为（200℃，铜片）≤2 h，若工件不能进烘炉，后续装配工序就要后移，这类时间成本往往比树脂单价更影响总成本。
三、电气指标怎么读、怎么验收
绝缘体系的验收最终落到两个数据上：击穿强度可按 GB/T 1408.1 测定，体积电阻率与表面电阻率可按 GB/T 1410 测定（标准原文可在国家标准全文公开系统查阅）。以 SH-9603 为例，其击穿强度常态 ≥55 kV/mm、高温（200±2℃）≥30 kV/mm、受潮 ≥35 kV/mm；体积电阻常态 ≥10¹⁸ Ω·cm、高温 ≥10¹¹ Ω·cm、受潮 ≥10¹² Ω·cm。
这三个状态要连起来看：常态数据往往都很好看，真正拉开档次的是高温态与受潮态。采购只看常态报告，等于没看。
四、仓储与合规别写到最后一刻才想起
同样是绝缘漆，贮运类别可能是两回事：含甲苯溶剂的产品按易燃品贮运，像 SH-9501 这类标注可按非危险品贮运的产品处理方式不同。工厂的化工原料库、MSDS 与危化品备案额度往往围绕这个属性设置，询价时问清楚，否则货到了进不了库。
关键要点
- 主绝缘浸渍、匝间粘合、玻璃丝包线三种漆分工明确，不可互换。
- SH-9610 为高活性牌号，可同时覆盖绕组浸渍与匝间粘合两个位置。
- 电气验收要同时看常态、高温与受潮三个状态，不可只读常态数据。
内行观点：十六年里我见过太多绕组返修，原因不是漆不够好，而是用错了位置。判断方法很简单——把工件切开看断口：断在漆膜与铜线之间是匝间的活，断在槽内散股是浸渍的活。先定位失效位置，再谈换哪支漆，别一上来就换最贵的那支。
技术咨询：电话 = 微信 13422871342（把底材和工况发我，给配套方案） | 湖北隆胜四海新材料股份有限公司（湖北枣阳生产 / 广东深圳销售）
相关阅读：有机硅压敏胶怎么做 ｜ MQ 硅树脂的 M/Q 比怎么影响性能
免责声明：文中牌号与指标引自本公司《四海有机硅树脂》系列 TDS；行业工况为通用认知，应用方案为基于产品特性的推荐方向，实际使用前请以工况试验确认。
