107硅橡胶黏度怎么选？黏度-分子量-力学性能对照表与选型指南

做有机硅 30年，在深圳，公司是湖北隆胜四海新材料。107硅橡胶是我在询盘里被问得最多的基础料之一，而绝大多数问题都指向同一个参数——黏度。

客户常见两种极端：一种认为”黏度越高越好，强度肯定高”；另一种只看价格，拿 5000 cSt 去做模具胶，做完发现撕裂强度不够、翻模次数上不去。

这篇文章把 107 胶的黏度和性能对应关系一次讲透：黏度怎么来、对固化后性能有什么影响、不同黏度对应哪些应用、复配怎么配，以及三个现场最常见的坑。

一、先搞清楚：107胶的黏度由什么决定

107硅橡胶的化学结构是 HO[(CH₃)₂SiO]ₙH，两端以羟基封端，属于羟封端聚二甲基硅氧烷。

分子链越长（聚合度 n 越大），分子量越高，链间缠结越严重，宏观上表现为黏度越大。这个关系是理解后面所有性能影响的起点——黏度本质上是分子量的外衣。

端羟基的存在，让 107 胶能在交联剂和催化剂作用下发生缩合交联，从液态变成弹性体。这也是它和二[甲基硅油](https://longshengsihai.com/products/dimethyl-silicone-oil/)最根本的区别：二[甲基硅油](https://longshengsihai.com/products/dimethyl-silicone-oil/)是惰性封端，不参与交联。

黏度与分子量对照（25℃典型值）

黏度（cSt）	数均分子量（约）	常温状态
1,000	~15,000	流动性好的液体
5,000	~25,000	液体
10,000	~36,000	较粘稠液体
50,000	~63,000	粘稠液体
100,000	~80,000	半流动状
500,000	~130,000	膏状
1,000,000	~200,000	膏团状

⚠️ 说明：上表为行业通用对应关系，不同厂家因分子量分布和测试方法差异会有偏移，选型时以供应商实测 COA 为准。运动黏度的测定方法按 GB/T 265《石油产品运动粘度测定法》，现行版本可在全国标准信息公共服务平台查询。

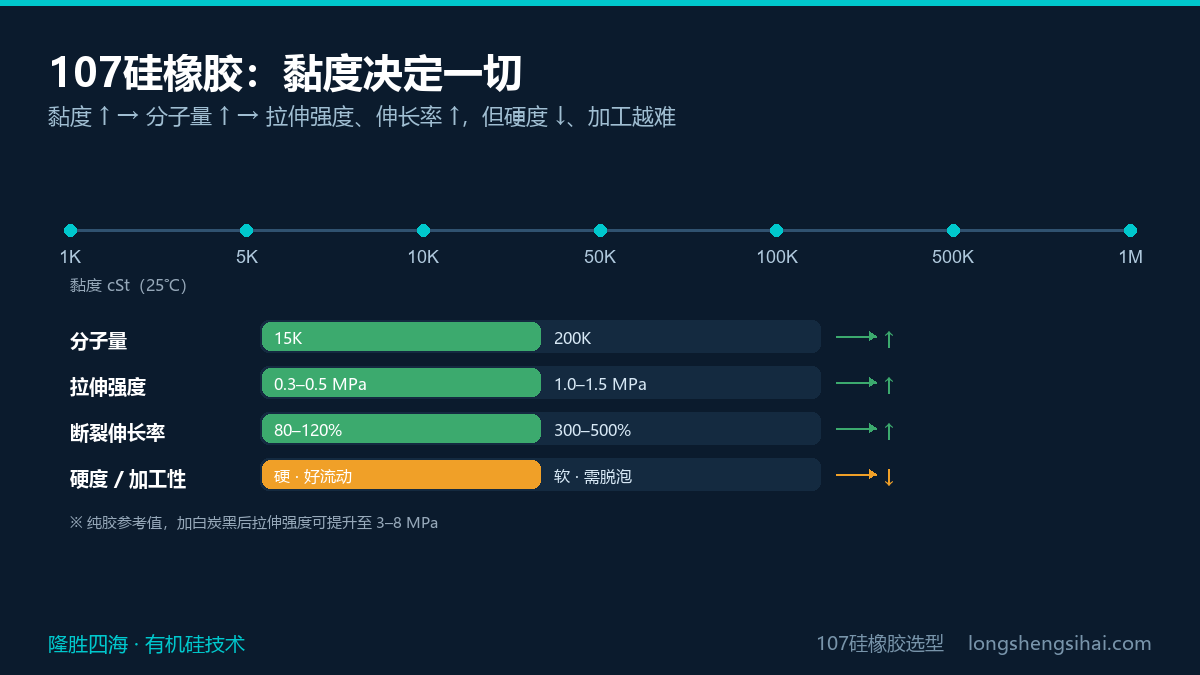

二、107硅橡胶黏度对固化后力学性能的影响

2.1 拉伸强度：黏度越高，强度越高

分子量越高，链在交联网络中形成的有效缠结点越多，承载能力越强。

纯 107 胶（不加填料）固化后的典型参考值：

规格	拉伸强度（参考）
5,000 cSt	约 0.3–0.5 MPa
50,000 cSt	约 0.8–1.2 MPa
100,000 cSt	约 1.0–1.5 MPa

加入白炭黑后可提升至 3–8 MPa。 也就是说，纯胶强度的天花板有限，真正决定成品强度的是填料体系和交联密度，107 胶提供的是”骨架”。

2.2 断裂伸长率：与黏度正相关

分子链越长，交联点之间的链段越长，可拉伸的空间越大。

5,000 cSt：约 80%–120%
50,000 cSt：约 150%–250%
100,000 cSt 以上：可达 300%–500%

模具胶要求高伸长率，正是因为这个——翻模时要能把复杂花纹完整脱出来，靠的就是伸长率。

2.3 硬度：反直觉的一点——黏度越高，固化后反而更软

这是最容易踩的认知坑。

在相同交联剂用量下，高分子量 107 胶的端羟基摩尔浓度更低，交联密度反而更低，网络更”松散”，表现为硬度偏低、手感更软。

所以：要硬度，选低黏度 107 胶，或者提高交联剂用量；不要指望靠提高 107 胶黏度来提升硬度。

2.4 撕裂强度：模具胶的关键指标

高分子量 107 胶提供更好的撕裂强度。做高性能模具硅胶时，通常用 50 万–100 万 cSt 的 107 胶，配合高比表面积白炭黑。

三、黏度对加工性能的影响

这一节决定了你的产线能不能跑得动，比力学性能更早成为约束条件。

加工环节	低黏度（1,000–5,000 cSt）	高黏度（50,000 cSt 以上）
流动性	好，易泵送、混合、涂布	差，需高剪切搅拌设备
气泡脱除	气泡自然上浮脱除	必须真空脱泡，模具胶必经工序
固化速度	链短、运动能力强，端羟基碰撞频率高，反应较快	相对较慢

固化速度更主要的决定因素是催化剂种类和用量，黏度只是次要变量。想把固化调快，优先动催化剂，不要盲目换低黏度胶。

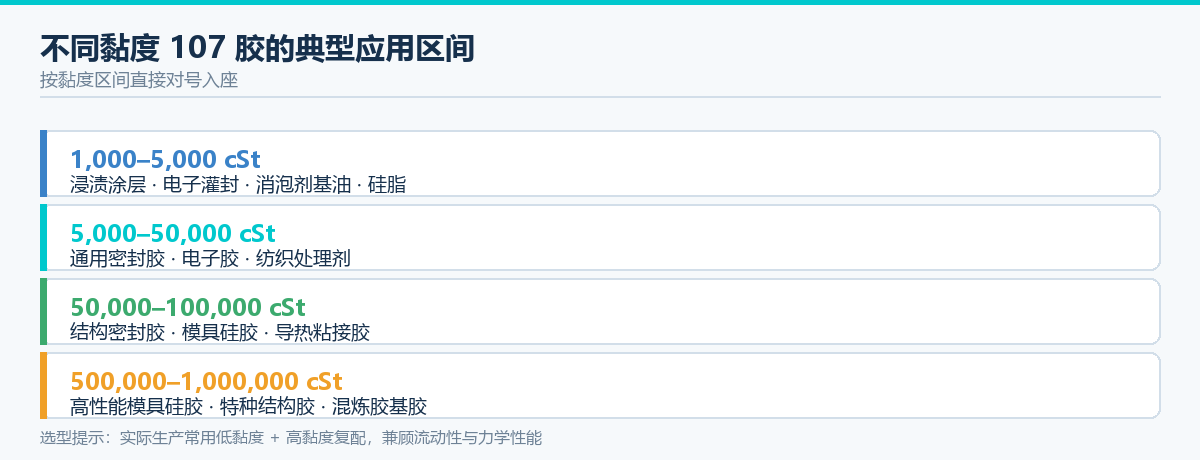

四、不同黏度107硅橡胶的典型应用区间

黏度区间	主要应用方向
1,000–5,000 cSt	浸渍涂层、电子灌封、消泡剂基油、硅脂
5,000–50,000 cSt	通用密封胶、电子胶、纺织处理剂
50,000–100,000 cSt	结构密封胶、模具硅胶、导热粘接胶
500,000–1,000,000 cSt	高性能模具硅胶、特种结构胶、混炼胶基胶

五、选型实操：四个判断点

1. 从应用需求倒推。高流动性、低强度需求选低黏度；均衡性能选中黏度；高强度高弹性选高黏度；超高弹性高撕裂选超高黏度。

2. 考虑配方整体平衡。107 胶只是配方的一部分，最终性能取决于交联剂、填料、催化剂和助剂的配合。单换 107 胶黏度，往往不如调填料体系来得快。

3. 复配是最常用的手段。实际生产中很少只用单一黏度：

用低黏度调节高黏度体系的流动性，让料好打、好脱泡；
用高分子量提升中黏度配方的力学性能。

4. 关注端羟基含量。低黏度 107 胶端羟基含量通常较高，固化快但储存稳定性可能稍差；高黏度胶端羟基含量低，储存更稳。选型时要平衡固化速度和库存周期。

六、三个现场最常遇到的坑

① 同黏度，不同厂家性能差很多

原因通常有三条：分子量分布不同、端羟基含量不同、低分子物含量不同。

建议进货后做 GPC 分子量分布分析 + 端羟基滴定对比，不要只看 COA 上的黏度数字。

② 存放后黏度自己涨上去了

这是端羟基在微量酸碱催化下发生自缩合导致的。对策：密封储存、避免高温、控制储存期 6–12 个月。

③ 高黏度 107 胶加白炭黑后变硬（结构化）

白炭黑表面硅羟基与 107 胶形成氢键网络，料越放越硬。改善办法有三个：加结构控制剂（羟基硅油、硅氮烷）、提高混合温度、改用疏水白炭黑。

七、选型速查表

你要什么	选哪个黏度区间	配套要点
好流动、好灌封	1,000–5,000 cSt	注意挥发分
通用密封胶	5,000–50,000 cSt	平衡强度与施工性
高强度结构胶	50,000–100,000 cSt	配白炭黑补强
高撕裂模具胶	500,000–1,000,000 cSt	必须真空脱泡
硬度要求高	低黏度 + 提高交联剂用量	别靠提高黏度提硬度

107 胶的黏度选择不是”高好”或”低好”，而是应用需求、配方体系、加工条件三者共同决定。把这张表吃透，选型就不会再靠猜。
