KH-550氨基硅烷偶联剂怎么用？水解工艺、三步偶联机理与用量计算

做有机硅 16 年，在深圳，公司是湖北隆胜四海新材料。KH-550 是硅烷偶联剂里被问得最多的一个牌号，但“用了没效果”的反馈也最多。

排查下来，问题基本集中在三个地方：水解液配好放太久失效了、干燥温度不够没缩合成键、用量拍脑袋定的。

这篇文章把 KH-550 的分子结构、三步偶联机理、各体系用法和用量计算公式讲透。

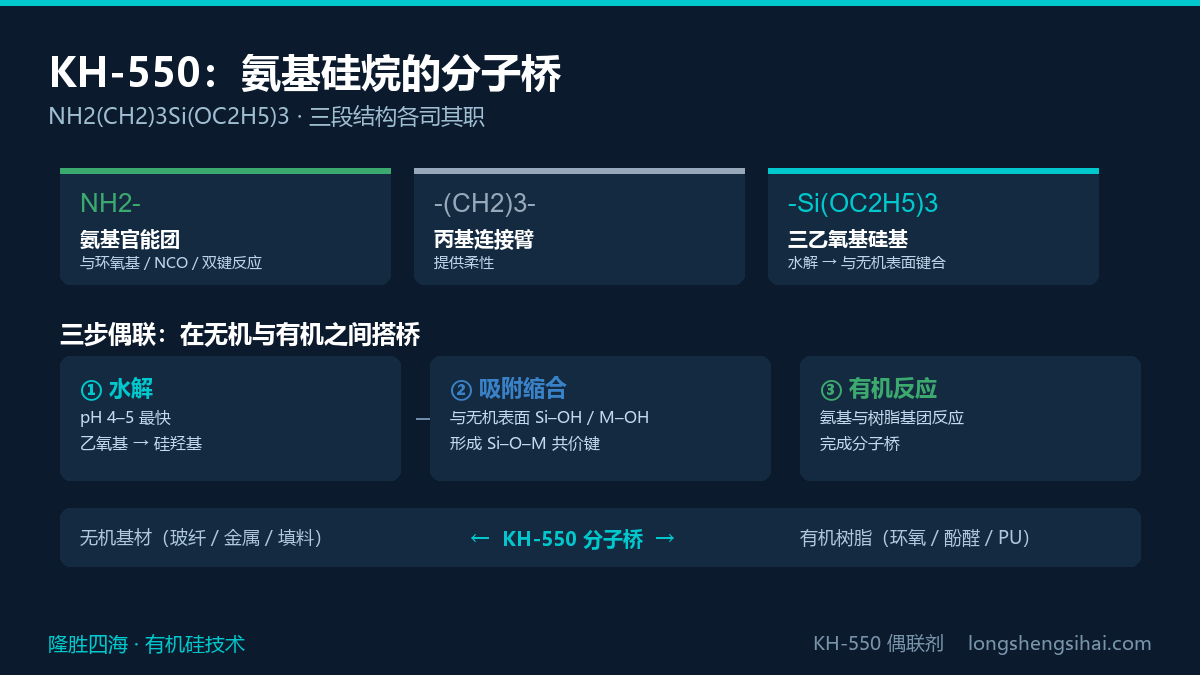

一、KH-550的分子结构：三段式设计

KH-550 化学名 γ-氨丙基三乙氧基硅烷（APTES），分子式 NH₂(CH₂)₃Si(OC₂H₅)₃，分子量约 221.4。外观为无色至微黄色透明液体，可溶于乙醇、异丙醇等有机溶剂。

分子结构由三段组成，各司其职：

结构段	作用
氨基官能团（–NH₂）	与有机树脂反应的活性基团
丙基连接臂（–(CH₂)₃–）	连接氨基与硅原子，提供柔性
三乙氧基硅基（–Si(OC₂H₅)₃）	可水解基团，与无机物表面键合

同系列的三乙氧基硅烷单体还有很多，比如丙基三乙氧基硅烷。它们的主链结构相近，但另一端官能团不同，因此用途差别很大，选型时不能互相替代。

氨基的反应性

KH-550 的伯氨基有两个活泼氢，可与环氧基、异氰酸酯基、丙烯酸酯双键等反应。

其中与环氧基的反应最常见。氨基开环环氧基团形成共价键，因此 KH-550 成为环氧树脂体系最常用的偶联剂。

乙氧基的水解

三个乙氧基在水存在下水解为硅羟基：

Si(OC₂H₅)₃ + 3H₂O → Si(OH)₃ + 3C₂H₅OH

生成的硅羟基可与无机物表面的羟基缩合，形成 Si–O–M 共价键。这就是偶联剂在无机-有机界面搭”分子桥”的化学基础。

二、KH-550的三步偶联机理

第一步：水解。 乙氧基在水中水解为硅羟基。水解速率受 pH 影响，弱酸性条件（pH 4–5）下水解最快。

第二步：吸附与缩合。 硅羟基与无机物表面羟基缩合，形成共价键连接。例如玻纤表面的 Si–OH、金属表面的 M–OH 都属于这类羟基。

第三步：有机反应。 分子另一端的氨基与树脂中的反应基团反应，把树脂与无机物通过共价键连起来。

三步走完，KH-550 就在无机填料和有机树脂之间建立了一条分子级”桥梁”，显著提升界面结合力。

这三步里任何一步没走完，偶联剂就白加了。

三、各体系的具体用法

3.1 玻纤表面处理

玻纤表面含大量 Si–OH 基团，是 KH-550 最理想的作用基材。

方法	做法	适用
前处理法	拉丝时加入浸润剂，浓度 0.3%–1.0%	效率高，适合工业化生产
后处理法	配成 0.5%–2% 水溶液或醇溶液，浸渍后 100–120℃ 烘干 5–15 分钟	效果更可控，但工序多

3.2 环氧树脂体系

KH-550 的氨基可与环氧基反应，是环氧体系最常用的偶联剂之一。

底涂法：配成 0.5%–2% 稀溶液涂布在基材表面，干燥后再施涂环氧胶或涂料。偶联效率最高。
内添加法：直接加入树脂配方，用量为树脂量的 0.5%–2%。操作简便，但偶联效率不如底涂法。
填料处理：对无机填料做 KH-550 表面改性，提高填料分散性和复合材料力学性能。

如果你的体系本身就需要有机硅改性，可以顺便了解环氧改性硅油，它与 KH-550 解决的不是同一个问题。

3.3 酚醛树脂体系

在酚醛树脂（特别是呋喃树脂）铸造中，KH-550 作为硅砂与树脂之间的偶联剂，添加量一般为树脂量的 0.1%–0.5%。

⚠️ 添加过多可能降低砂型固化速度，这个体系用量要偏保守。

3.4 胶粘剂和密封胶

在聚氨酯密封胶、硅酮胶中，KH-550 可提高与基材的粘接力。

⚠️ 但要注意：在单组分湿固化聚氨酯胶中，KH-550 的氨基可能与预聚体中的 NCO 基团反应，影响储存稳定性。 这个场景务必先做储存试验。

四、用量怎么算（这是最容易拍脑袋的地方）

理论用量

理论用量取决于填料比表面积和偶联剂覆盖面积。KH-550 的最小覆盖面积约为 353 m²/g。

理论用量比 = 填料比表面积（m²/g） ÷ 353

举例：比表面积为 200 m²/g 的气相白炭黑：
200 ÷ 353 ≈ 0.57%，即填料重量的 0.57%。

填料的比表面积以 BET 氮气吸附法测定值为准，相关检测方法可以在国家标准全文公开系统查询到对应的 GB/T 标准。

实际用量

实际用量一般为理论用量的 0.5–1.5 倍：

填料比表面积	建议用量（占填料重量）
大（如气相白炭黑）	1%–3%
小（如碳酸钙、石英粉）	0.1%–0.5%

过量使用的风险

用量过多不只是浪费成本，还会带来实际问题：

形成弱界面层，反而降低粘接强度
导致树脂适用期缩短
影响涂料光泽

所以控制用量很关键，不是多多益善。

五、四个使用注意事项

① 水解液现配现用。 水解后的硅醇会逐渐缩合失去活性，建议配制后 24 小时内使用。水溶液出现白色浑浊，说明已经缩合失效。

② 控制 pH 值。 水解最佳 pH 为 4–5，可用冰醋酸调节。

③ 干燥温度要够。 处理后的玻纤或填料需在 100–120℃ 烘干。温度过低，硅醇未充分缩合成键，偶联效果差。这是”用了没效果”的第二大原因。

④ 储存密封。 KH-550 易吸潮水解，开封后必须密封保存，避免接触空气水分。

六、常见问题排查

水溶液变浑浊 → 硅醇缩合导致。用新鲜配制的溶液、控制 pH 4–5、降低浓度、加乙醇助溶。

处理后性能没提升 → 按顺序排查：填料表面是否有羟基？水解是否充分？干燥温度够不够？用量是否合适？

树脂适用期缩短 → 氨基与树脂反应基团反应导致。环氧体系可改用 KH-560（环氧基硅烷）；聚氨酯体系需重新评估是否适合用氨基硅烷。
