甲基硅油粘度怎么选？5cSt到100万cSt分级对照与三个关键参数

做有机硅 16 年，在深圳，公司是湖北隆胜四海新材料。甲基硅油（聚二甲基硅氧烷，PDMS）是出货量最大的基础料，也是最容易买错的一类料——因为大家习惯只报一个粘度数字。

“给我 500 cSt 的甲基硅油“，这句话里其实缺了三个关键信息：用在什么温度、对挥发度有没有要求、要不要反应活性。

这篇文章把粘度分级、三个关键参数、四步选型法和常见误区一次讲完。

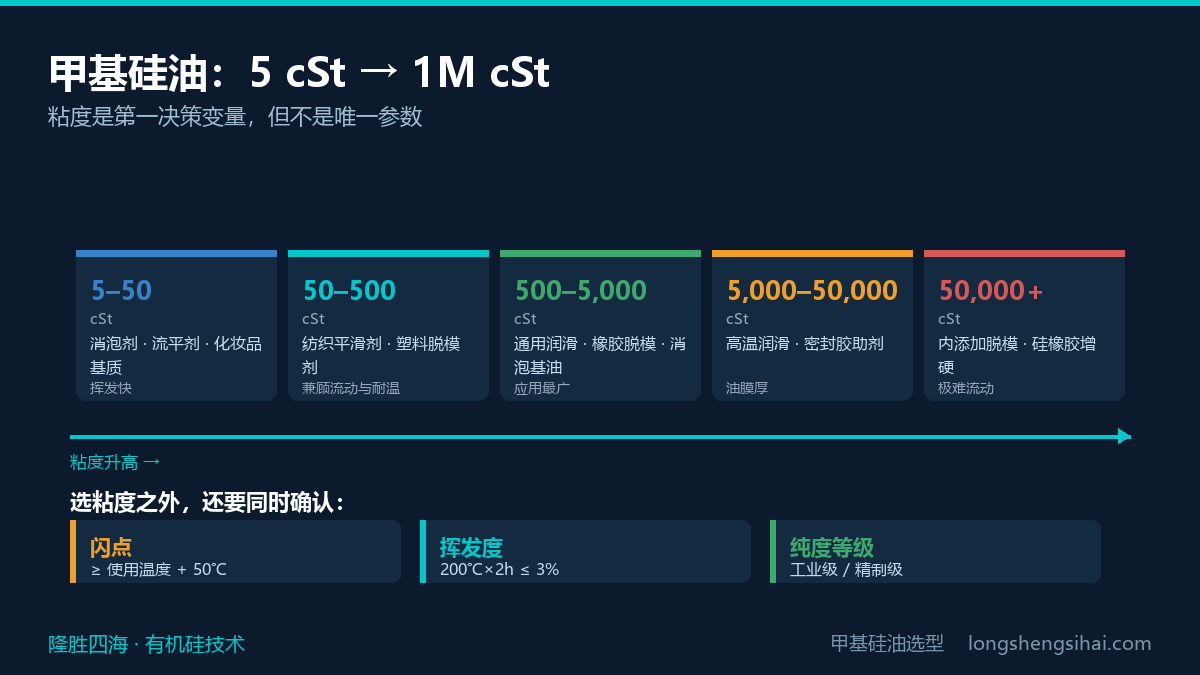

一、粘度分级与典型应用对照

甲基硅油的粘度由分子量决定：分子链越长，缠结越多，粘度越高。不同粘度对应的用途差别很大：

⚠️ 这个对应关系是行业典型经验参考，不是绝对标准，具体选型必须结合工况条件。工业二甲基硅油的现行行业标准为 HG/T 2366-2015，最新版本可在全国标准信息公共服务平台查询。

选粘度的核心逻辑是在涂布性、油膜厚度、耐温性之间找平衡。

以脱模应用为例，这个逻辑最直观：

模具温度	建议粘度	原因
< 100℃	100–350 cSt	低粘度，涂布均匀性好
150–200℃	350–1,000 cSt	防止硅油过快挥发流失

粘度太低 → 补涂频率高，人工成本上去了。
粘度太高 → 涂布不均匀，容易造成模具积垢，反而影响制品表面。

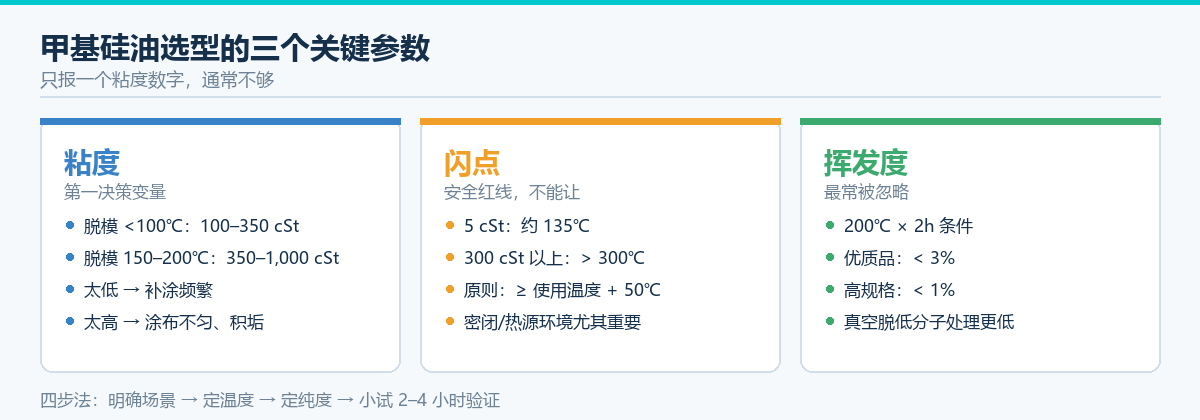

闪点直接关系使用安全：

选型原则：闪点应高于使用温度至少 50℃。

在密闭设备或有热源的环境中，这条尤其重要。不要为了省成本选闪点不够的规格，安全隐患得不偿失。

挥发度指高温下的质量损失百分比。在 200℃×2h 条件下：

挥发度高的产品，在高温应用中会出现：油膜变薄、补涂频繁、甚至污染周边环境（比如烘箱冒烟、制品表面出现油斑）。

采购时一定要问挥发度指标。优质产品经过真空脱低分子处理，挥发度明显更低——这也是同粘度不同厂家价格差一截的重要原因。

第一步：明确应用场景。 脱模、润滑、消泡还是流平？不同场景对粘度、纯度、安全性要求完全不同。

第二步：确定温度范围。 持续使用温度多少？最高和最低温度分别多少？温度决定了粘度和闪点的下限。

第三步：确定纯度等级。 工业级满足一般需求，精制级适合精密制造。按需选择，不要过度选型——过度选型就是白花钱。

第四步：小试验证。 理论选型完成后，在实际工况下运行 2–4 小时，观察粘度变化、挥发情况和实际效果，确认无误再批量使用。

误区一：粘度越高越好。
错。过高粘度会导致涂布不均匀、流动性差，在脱模和消泡应用中反而影响效果。

误区二：只看粘度不看挥发度。
同粘度不同厂家的产品，挥发度可能差好几倍。高温应用中，挥发度高的产品会导致频繁补涂。

误区三：混淆甲基硅油和改性硅油。
甲基硅油是惰性的，不参与反应。如果需要反应活性（比如要交联）或亲水性，应该选对应的改性硅油，而不是在甲基硅油上死磕。

误区四：忽略闪点。
只在出事时才想起来的参数。选之前花 30 秒确认，能省掉很多麻烦。

采购前逐项打勾：
